Каталог электротехнической продукции ОАО ЗЭТА 2016


Наконечники кабельные медные луженые ТМЛ


  • Соответствуют требованиям ГОСТ 7386-80
  • Изготовлены из меди М2
  • Легирование олово-висмутовыми добавками значительно увеличивает стойкость и долговечность оловянного покрытия

Наконечники кабельные медные луженые ТМЛ, которые закрепляются опрессовкой используются для оконцевания проводов и кабелей с медными жилами сечением от 2,5 до 240 мм2 на напряжение до 35 кВ.

Наконечник луженый ТМЛ применяется в агрессивной среде, что обеспечивает защиту от разрушения основного материала.

Узнать цену



Технические характеристики

Сечение жил от 2,5 до 240 мм2
Класс жил по ГОСТ 22483-77
Напряжение до 35 кВ
Климатическое исполнение Т2
Изготавливаются по ГОСТ 7386-80
Материал Медь М2
Состав защитного покрытия Олово-висмут (Sn-Bi)

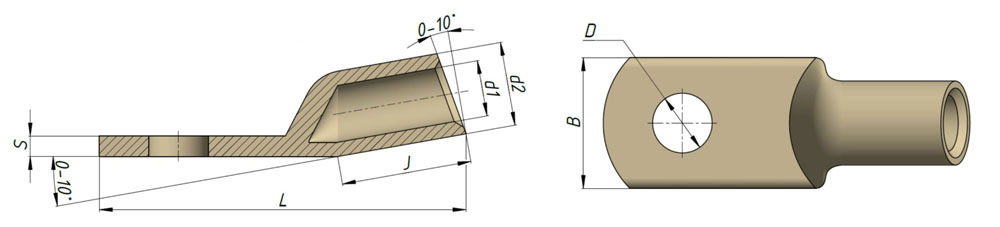

Размеры

Артикул Тип Сечение
провода
Диаметр
контакт
стержня
Размеры, мм Масса, г
d1 d2 J B D L
zeta10610 Наконечник ТМЛ 2,5-4-2,6 луженый
2,5 М4 2,6 5 9 8 5,3 28 3
zeta10611 Наконечник ТМЛ 2,5-5-2,6 луженый
2,5 М5 2,6 5 9 9 5,3 28 3
zeta10612 Наконечник ТМЛ 2,5-6-2,6 луженый
2,5 М6 2,6 5 10 12 6,4 30 3
zeta10613 Наконечник ТМЛ 4-5-3 луженый
4 М5 3 5 12 10 5,3 32 3
zeta10614 Наконечник ТМЛ 4-6-3 луженый
4 М6 3 5 12 12 6,4 32 4
zeta10615 Наконечник ТМЛ 6-5-4 луженый
6 М5 4 6 12 10 5,3 32 4
zeta10616 Наконечник ТМЛ 6-6-4 луженый
6 М6 4 6 12 12 6,4 32 4
zeta10617 Наконечник ТМЛ 10-6-5 луженый
10 М6 5 8 14 14 6,4 40 9
zeta10618 Наконечник ТМЛ 10-8-5 луженый
10 М8 5 8 14 16 8,4 40 9
zeta10619 Наконечник ТМЛ 16-6-6 луженый
16 М6 6 9 14 14 6,4 40 11
zeta10620 Наконечник ТМЛ 16-8-6 луженый
16 М8 6 9 14 16 8,4 40 12
zeta10622 Наконечник ТМЛ 25-8-8 луженый
25 М8 8 11 20 16 8,4 50 17
zeta10623 Наконечник ТМЛ 25-10-8 луженый
25 М10 8 11 20 16 10,4 50 17
zeta10621 Наконечник ТМЛ 25-8-7 луженый
25 М8 7 11 20 20 8,4 45 13
zeta10636 Наконечник ТМЛ 35-10-9 луженый
35 М10 9 12 24 20 10,5 60 21
zeta10626 Наконечник ТМЛ 35-10-10 луженый
35 М10 10 12 24 20 10,5 63 26
zeta10604 Наконечник ТМЛ 35-12-10 луженый
35 М12 10 13 24 22 13 63 26
zeta10624 Наконечник ТМЛ 35-8-10 луженый
35 М8 10 12 24 20 8,4 63 26
zeta10625 Наконечник ТМЛ 35-8-9 луженый
35 М8 9 13 24 20 8,4 60 21
zeta10637 Наконечник ТМЛ 50-8-11 луженый
50 М8 11 14 24 22 8,4 63 29
zeta10627 Наконечник ТМЛ 50-10-11 луженый
50 М10 11 14 24 22 10,5 63 27
zeta10628 Наконечник ТМЛ 50-12-11 луженый
50 М12 11 14 24 24 13 63 27
zeta10629 Наконечник ТМЛ 70-10-13 луженый
70 М10 13 16 26 24 10,5 65 34
zeta10630 Наконечник ТМЛ 70-12-13 луженый
70 М12 13 16 26 24 13 65 33
zeta10638 Наконечник ТМЛ 95-10-15 луженый
95 М10 15 19 32 28 10,5 75 59
zeta10605 Наконечник ТМЛ 95-10-16 луженый
95 М10 16 20 32 30 10,5 75 59
zeta10631 Наконечник ТМЛ 95-12-15 луженый
95 М12 15 19 32 28 13 75 57
zeta10606 Наконечник ТМЛ 95-12-16 луженый
95 М12 16 20 32 30 13 75 57
zeta10632 Наконечник ТМЛ 120-12-17 луженый
120 М12 17 22 32 34 13 81 88
zeta10639 Наконечник ТМЛ 120-16-17 луженый
120 М16 17 22 32 34 17 81 83
zeta10607 Наконечник ТМЛ 120-16-18 луженый
120 М16 18 24 32 35 17 85 83
zeta10738 Наконечник ТМЛ 150-12-19 луженый
150 М12 19 25 34 36 13 90 134
zeta10633 Наконечник ТМЛ 150-16-19 луженый
150 М16 19 25 34 36 17 90 135
zeta10608 Наконечник ТМЛ 150-16-20 луженый
150 М16 20 26 34 38 17 90 135
zeta10634 Наконечник ТМЛ 185-16-21 луженый
185 М16 21 27 38 40 17 95 155
zeta10609 Наконечник ТМЛ 185-16-23 луженый
185 М16 23 30 34 38 17 105 155
zeta10635 Наконечник ТМЛ 240-16-24 луженый
240 М16 24 32 38 48 17 105 272
